デジタル屈折計(恒温機能内蔵)/品番 M16X-5000AAシリーズ
デジタル屈折計(恒温機能内蔵)/品番 M16X-5000AAシリーズ
●豊富なラインアップで、用途別ニーズにきめ細やかに対応。
●世界最高水準の高精度
●人間工学を採り入れたレイアウト。
サンプルを載せるステージを右側に配置。操作を司るキー・液晶を左側に設置。その距離17cm。人間が真ん中に立って測定する操作動線に基づいています。
デジタル屈折計(高温機能内蔵)
品番 M16X-5000AAシリーズ
価格は下記をご覧ください。

■特長
(A)測定時にサンプルステージを覆って外交や外風の影響を防御。カバープレートにサンプルは付着せず、お手入れ不要。
(B)ティッシュ1枚でさっとふき取れるサンプルステージ。さらに拭き取りやすい形状に改良。
(C)光の屈折を応用し、物質の濃度が高くなると屈折率も上昇する事に基づいています。光Aは屈折してサンプル側へ透過し、光Cは全反射します。光Bは透過と反射の境です。反射側のB'には明暗の境界線(臨界角)が生じ、この位置からスネルの法則を用いてサンプルの屈折率を求めます。

(D)高級感漂うボディーは信頼の金属。薬品が少々こぼれても特殊な塗装で問題ありません。光学系を堅牢なダイカストキャビネットでしっかりガード。
(E)水をプリズムに載せてZEROキーを押すだけなのでとても簡単。煩わしい設定は不要、温度安定後もわずか数秒で完了。
(F)高精度器種ながら通常使用するキーはわずか2つ。使い易さをを追求した抜群の操作性。

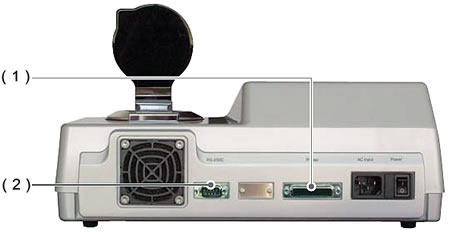

●(1)プリンター接続可能
GLP-GMPに必須事項を網羅したサンプル番号、年月日、時刻、設定値、温度、サンプル名を印字。印字内容は細かく設定できます。プリンターはおプ孫で熱転写式とリボン式を用意。
●(2)パソコン接続可能
RS-232C装備によりパソコンとの入出力可能。USBの場合はRS-232C/USB交換ケーブルを用いて接続可能。オプションの通信ソフトでエクセルへの直接データ取り込みも可能。
●適合・不適合が瞭然
測定が完了すると測定値と共に測定結果が規格内かをグラフィックで表示。30種類までサンプル名が登録でき、製品出荷検査に便利。
●測定履歴がワンタッチ
過去30回の測定履歴を寸時に確認できるレrき保存機能を搭載。

●検量線を自動作成
サンプルにあわせた目盛を入れ、アルコール、食塩、DMF等の濃度が簡単な設定で直読できる。データは3ポイントで基準データの取得は簡便。設定し易く使い勝手のいい機能。
●セキュリティーで安心
特定のオペレーターのみ操作できるセキュリティー機能を搭載。操作制限レベルを設定できるシステムレベル機能とユーザーパスワードを組合わせて独自のセキュリティーを構築可能。
●設定値の器差を解消(複数台おもちのお客様へ)
2台以上の測定器をご使用で測定値に器差が生じた場合は精度内に置いて測定値を合わせこむことが出来るマニュアルキャリブレーション機能搭載。
●確実性
新開発されたアルゴリズムの採用によって、安定した測定を実現。
●大型液晶ディスプレイ
320×240ドット、バックライト付きディスプレイ。大型液晶に、大きな文字で結果を表示し、読み取りやすい。
●スイッチシートの耐久性
シートキースイッチの採用により耐久性も安心。キーを押したという感触がはっきりと伝わり、操作に間違いがありません。
●幅広い使用環境に対応
使用環境温度は5~40℃と幅広く、暑い場所や寒い場所でも使用可能。使用環境を選ばない信頼性の高い強靭設計。
●スピーティー測定
サンプル測定安定後の測定時間はわずか数秒。すぐに結果を表示。優れた再現性を確保。
●強酸・強アルカリの対応
強酸・強アルカリが測定できる仕様の変更を特注で承ります。メール・FAXにて内容をご相談ください。
●安心の校正証明書付
ISOをはじめ、HACCP、GMPなどに対応した校正をご購入時は無料でお付けいたします。
■選べる4つの測定モード
●MODE-1:精度重視の方へ
恒温機能が作動。設定温度に到達してから測定を自動的に開始。
●MODE-2:スピード重視の方へ
恒温機能が作動。ある程度高温した所で結果を予測。
●MODE-3:安定測定重視の方へ
安定しにくい性状のサンプルを安定して測定(一部製品を除く)
●MODE-4:恒温機能は選択可能。恒温させない場合は8秒後に測定値を表示。
■測定方法
■豊富な用途
●恒温機能を内蔵した高性能・高精度なデジタル屈折計です。用途として次の3種類に分けれれます。
1)屈折率の測定
医薬品や化学品などにおいて規格内かどうかの確認のために、物性定数の一つである屈折率を正確に測定します。20℃、25℃、40℃など一定温度での測定が多く、M16X-5000AAシリーズは恒温機能内蔵、設定温度に達したら自動測定します。
2)Brixの測定
食品や飲料において、品質管理のためにBrix(ブリックス)を正確に測定します。JAS(日本農林規格)にも屈折計での測定が記載されており、M16X-5000AAシリーズが広く活用されます。果汁、調味液、ジャム、蜂蜜などはもちろん、茶飲料や無糖飲料向けのM16X-DD7AA-Tea(Brix分解能0.001%)も備えています。
3)濃度の測定
主に水溶性液体の濃度管理に使用されます。例として水系の切削油・洗浄液、過酸化水素、熱冷媒液、アルコール液の用途があります。通常、Brix(ブリックス)値で管理されますが、M16X-5000AAシリーズではユーザースケールの活用も可能です。
■仕様
(※)MODE-1、20℃にて蔗糖液(50%以下)、または屈折率標準液を測定の場合
(※)MODE-1、20℃にて蔗糖液(50%以下)、または屈折率標準液を測定の場合
■オプション

●豊富なラインアップで、用途別ニーズにきめ細やかに対応。
●世界最高水準の高精度
●人間工学を採り入れたレイアウト。
サンプルを載せるステージを右側に配置。操作を司るキー・液晶を左側に設置。その距離17cm。人間が真ん中に立って測定する操作動線に基づいています。
デジタル屈折計(高温機能内蔵)
品番 M16X-5000AAシリーズ
価格は下記をご覧ください。

■特長
![]() |
(A) | カバープレート |
(B) | 拭き取りやすいサンプルステージ | |
(C) | 測定原理 | |
(D) | 丈夫な金属ボディー | |
(E) | 簡単ゼロ合わせ | |
(F) | シンプルボタン |
(B)ティッシュ1枚でさっとふき取れるサンプルステージ。さらに拭き取りやすい形状に改良。
(C)光の屈折を応用し、物質の濃度が高くなると屈折率も上昇する事に基づいています。光Aは屈折してサンプル側へ透過し、光Cは全反射します。光Bは透過と反射の境です。反射側のB'には明暗の境界線(臨界角)が生じ、この位置からスネルの法則を用いてサンプルの屈折率を求めます。

(D)高級感漂うボディーは信頼の金属。薬品が少々こぼれても特殊な塗装で問題ありません。光学系を堅牢なダイカストキャビネットでしっかりガード。
(E)水をプリズムに載せてZEROキーを押すだけなのでとても簡単。煩わしい設定は不要、温度安定後もわずか数秒で完了。
(F)高精度器種ながら通常使用するキーはわずか2つ。使い易さをを追求した抜群の操作性。

●(1)プリンター接続可能
GLP-GMPに必須事項を網羅したサンプル番号、年月日、時刻、設定値、温度、サンプル名を印字。印字内容は細かく設定できます。プリンターはおプ孫で熱転写式とリボン式を用意。
●(2)パソコン接続可能
RS-232C装備によりパソコンとの入出力可能。USBの場合はRS-232C/USB交換ケーブルを用いて接続可能。オプションの通信ソフトでエクセルへの直接データ取り込みも可能。
●適合・不適合が瞭然
測定が完了すると測定値と共に測定結果が規格内かをグラフィックで表示。30種類までサンプル名が登録でき、製品出荷検査に便利。
●測定履歴がワンタッチ
過去30回の測定履歴を寸時に確認できるレrき保存機能を搭載。

●検量線を自動作成
サンプルにあわせた目盛を入れ、アルコール、食塩、DMF等の濃度が簡単な設定で直読できる。データは3ポイントで基準データの取得は簡便。設定し易く使い勝手のいい機能。
●セキュリティーで安心
特定のオペレーターのみ操作できるセキュリティー機能を搭載。操作制限レベルを設定できるシステムレベル機能とユーザーパスワードを組合わせて独自のセキュリティーを構築可能。
●設定値の器差を解消(複数台おもちのお客様へ)
2台以上の測定器をご使用で測定値に器差が生じた場合は精度内に置いて測定値を合わせこむことが出来るマニュアルキャリブレーション機能搭載。
●確実性
新開発されたアルゴリズムの採用によって、安定した測定を実現。
●大型液晶ディスプレイ
320×240ドット、バックライト付きディスプレイ。大型液晶に、大きな文字で結果を表示し、読み取りやすい。
●スイッチシートの耐久性
シートキースイッチの採用により耐久性も安心。キーを押したという感触がはっきりと伝わり、操作に間違いがありません。
●幅広い使用環境に対応
使用環境温度は5~40℃と幅広く、暑い場所や寒い場所でも使用可能。使用環境を選ばない信頼性の高い強靭設計。
●スピーティー測定
サンプル測定安定後の測定時間はわずか数秒。すぐに結果を表示。優れた再現性を確保。
●強酸・強アルカリの対応
強酸・強アルカリが測定できる仕様の変更を特注で承ります。メール・FAXにて内容をご相談ください。
●安心の校正証明書付
ISOをはじめ、HACCP、GMPなどに対応した校正をご購入時は無料でお付けいたします。
■選べる4つの測定モード
●MODE-1:精度重視の方へ
恒温機能が作動。設定温度に到達してから測定を自動的に開始。
●MODE-2:スピード重視の方へ
恒温機能が作動。ある程度高温した所で結果を予測。
●MODE-3:安定測定重視の方へ
安定しにくい性状のサンプルを安定して測定(一部製品を除く)
●MODE-4:恒温機能は選択可能。恒温させない場合は8秒後に測定値を表示。
■測定方法
プリズム面にサンプルを滴下します。 | STARTキーを押すと測定を開始します。 | さっとふき取って完了です。 |
![]() |
![]() |
![]() |
■豊富な用途
●恒温機能を内蔵した高性能・高精度なデジタル屈折計です。用途として次の3種類に分けれれます。
1)屈折率の測定
医薬品や化学品などにおいて規格内かどうかの確認のために、物性定数の一つである屈折率を正確に測定します。20℃、25℃、40℃など一定温度での測定が多く、M16X-5000AAシリーズは恒温機能内蔵、設定温度に達したら自動測定します。
2)Brixの測定
食品や飲料において、品質管理のためにBrix(ブリックス)を正確に測定します。JAS(日本農林規格)にも屈折計での測定が記載されており、M16X-5000AAシリーズが広く活用されます。果汁、調味液、ジャム、蜂蜜などはもちろん、茶飲料や無糖飲料向けのM16X-DD7AA-Tea(Brix分解能0.001%)も備えています。
3)濃度の測定
主に水溶性液体の濃度管理に使用されます。例として水系の切削油・洗浄液、過酸化水素、熱冷媒液、アルコール液の用途があります。通常、Brix(ブリックス)値で管理されますが、M16X-5000AAシリーズではユーザースケールの活用も可能です。
M16X-5000AA | |
![]() |
恒温機能(サーモモジュール)を内蔵しています。そのため、恒温水槽が必要ありません。希望の温度を設定すれば、 プリズムがその温度に恒温されます。スタートスイッチを押し、サンプルが設定温度に達すると自動的に測定を開始します。
設定温度での正しい屈折率・Brixがスピーディに表示されます。 また、グラフィック機能も充実しており、測定値が規格値に入っているかを一目で確認できます。 また、あらかじめサンプル名と規格の上限値・下限値を入力しておくと、測定値と共に上下限バー上に測定値を示すドットが点滅します。 |
M16X-5000AA-Bev | |
![]() |
M16X-5000AA-Bevは、M16X-5000AAのフラットステージモデルです。サンプルが抜き取りやすい形状で、飲料の測定に適しています。 本器は、恒温機能(サーモモジュール)を内蔵しています。 そのため、恒温水槽が必要ありません。希望の温度を設定すれば、プリズムがその温度に恒温されます。スタートスイッチを押し、 サンプルが設定温度に達すると自動的に測定を開始します。 設定温度での正しい屈折率・Brixがスピーディに表示されます。 また、グラフィック機能も充実しており、 測定値が規格値に入っているかを一目で確認できます。 また、あらかじめサンプル名と規格の上限値・下限値を入力しておくと、 測定値と共に上下限バー上に測定値を示すドットが点滅します。 |
M16X-5000AA-Plus | |
![]() |
M16X-5000AA-Plusは、M16X-5000AA の高精度モデルです。 Brix精度 ±0.010、屈折率精度 ±0.00002です。 Brix目盛は小数3桁まで表示します。恒温機能(サーモモジュール)を内蔵していますので、恒温水槽が必要ありません。希望の温度を設定すれば、プリズムがその温度に恒温されます。スタートスイッチを押し、サンプルが設定温度に達すると自動的に測定を開始します。 設定温度での正しい屈折率・Brixがスピーディに表示されます。 また、グラフィック機能も充実しており、測定値が規格値に入っているかを一目で確認できます。 また、あらかじめサンプル名と規格の上限値・下限値を入力しておくと、測定値と共に上下限バー上に測定値を示すドットが点滅します。 |
M16X-7000AA | |
![]() |
本器は、M16X-5000AAの屈折率範囲および測定温度範囲を拡大した器種です。 恒温機能(サーモモジュール)を内蔵しています。融点の高い油脂、屈折率の高い香料・有機溶剤などの測定に最適です。 標準液や他器との差を補正できるマニュアルキャリブレーション機能付きです。 |
M16X-9000AA | |
![]() |
M16X-9000AAは、デジタル屈折計の最高器種です。M16X-7000AAの広い屈折率範囲と測定温度範囲、 M16X-5000AAの高い測定精度を兼ね備えていますので、高精度測定から融点の高い油脂・屈折率の高い香料・有機溶剤の測定など幅広く対応できます。 恒温機能 (サーモモジュール) 内蔵。 標準液や他器の差を補正できるマニュアルキャリブレーション機能付き。 |
M16X-007AA | |
![]() |
5%以下のごく薄い水溶液の濃度を、世界最高レベルの高精度 (±0.005%) で測定することができます。 サンプルをプリズムに乗せてスイッチを押すだけの簡単測定。サーモモジュール (恒温機能) 搭載で、恒温水槽も必要ありません。 |
M16X-DD7AA-Tea | |
![]() |
緑茶・紅茶・ウーロン茶や低糖飲料など、5%以下のごく薄い水溶液の濃度を、世界最高レベルの高精度 (±0.005%) で測定することができます。サンプルをプリズムに乗せてスイッチを押すだけの簡単測定。サーモモジュール (恒温機能) 搭載で、恒温水槽も必要ありません。 |
■仕様
品番 | M16X-5000AA | RX-5000α-Bev | RX-5000α-Plus | |
測定範囲 | 屈折率(nD) | 1.32700~1.58000 | 1.32700~1.58000 | 1.32700~1.58000 |
Brix | 0.00~100.00% (自動温度補正) |
0.00~100.00% (自動温度補正) |
0.000~100.000% (自動温度補正) |
|
最小表示 | 屈折率(nD) | 0.00001 | 0.00001 | 0.00001 |
Brix | 0.01% | 0.01% | 0.005% (小数3桁目は0または5の表示) |
|
温度 | 0.01℃ | 0.01℃ | 0.01℃ | |
測定精度(※) | 屈折率(nD) | ±0.00004 | ±0.00004 | ±0.00002 |
Brix | ±0.03% | ±0.03% | ±0.010% | |
繰り返し性(※) | 屈折率(nD) | ±0.00002 | ±0.00002 | ±0.00001 |
Brix | ±0.01% | ±0.01% | ±0.010% | |
ユーザースケール | 60種類 | |||
温度範囲 | 5.00~60.00℃ (ただし下限は室温-10℃) | |||
温度精度 | ±0.05℃ | |||
消費電力 | 65VA | |||
電 源 | AC100V~240V 50/60Hz | |||
寸法(本体のみ) | 37×26×14cm | |||
重量(本体のみ) | 6.4kg | |||
定価 | ¥1,150,000- | ¥1,150,000- | ¥1,250,000- | |
価格 | ¥Mail- | ¥Mail- | ¥Mail- |
品番 | M16X-7000AA | M16X-9000AA | |
測定範囲 | 屈折率(nD) | 1.3250~1.7000 | 1.32500~1.70000 |
Brix | 0.00~100.0%(自動温度補正) | 0.00~100.00% | |
最小表示 | 屈折率(nD) | 0.00001(デフォルト値0.0001) | 0.00001 |
Brix | 0.01%(デフォルト値0.1%) | 0.01% | |
温度 | 0.01℃ | 0.01℃ | |
測定精度 | 屈折率(nD) | ±0.0001(※) | ±0.00004 (屈折率1.33299~1.42009、測定温度 10.00~30.00℃において) ±0.00010(上記以外) |
Brix | 0.1%(※) | ±0.03% (Brix0.00~50.00%、測定温度 10.00~30.00℃において) ±0.05% (Brix50.01~95.00%、測定温度 10.00~30.00℃において) 上記以外は±0.10% (蔗糖液にてMODE-1による測定の時) |
|
繰り返し性 | 屈折率(nD) | ±0.0000(※) | ±0.00002 (屈折率1.33299~1.42009、測定温度10.00~30.00℃において) ±0.00005(上記以外) |
Brix | ±0.02%(※) | ±0.01% (Brix0.00~50.00%、測定温度10.00~30.00℃において) 上記以外はBrix±0.02% (蔗糖液にて。MODE-1による測定の時) |
|
ユーザースケール | 30種類 | ||
温度範囲 | 5.00~70.00℃ (ただし下限は室温-10℃) | ||
温度精度 | ±0.05℃(最小表示0.01℃) | ||
消費電力 | 65VA | ||
電 源 | AC100V~240V 50/60Hz | ||
寸法(本体のみ) | 37×26×14cm | ||
重量(本体のみ) | 6.8kg | ||
定価 | ¥900,000- | ¥1,250,000- | |
価格 | ¥Mail- | ¥Mail- |
品番 | M16X-007AA | M16X-DD7AA-Tea | |
測定範囲 | 屈折率(RI) | 1.330150~1.341500 | - |
Brix | 0.000~5.000% | 0.000~5.000% | |
最小表示 | 屈折率(RI) | 0.000001 | - |
Brix | 0.001% | 0.001% | |
温度 | 0.01℃ | 0.01℃ | |
測定精度(※) | 屈折率(RI) | ±0.000010(20℃ において) | - |
Brix | ±0.005% (環境温度と恒温温度の条件有り) | ||
ユーザースケール | 30種類 | ||
恒温条件 (温度範囲) |
環境温度15℃ (15~20℃で恒温設定可能) | ||
環境温度20℃ (15~25℃で恒温設定可能) | |||
環境温度25℃ (20~25℃で恒温設定可能) | |||
環境温度30℃ (25℃で恒温設定可能) | |||
温度範囲 | 15.00 ~ 30.00℃ (ただし下限は室温-5℃) | ||
温度精度 | ±0.05℃(最小表示0.01℃) | ||
サンプル量 | 0.1ml 以上 | ||
消費電力 | 65VA | ||
電 源 | AC100V~240V 50/60Hz | ||
寸法(本体のみ) | 37×26×14cm, | ||
重量(本体のみ) | 6.7kg | ||
定価 | ¥950,000- | ¥950,000- | |
価格 |
■オプション
品番 | 品名 | 備考 | 価格 |
M16E-56180A | 揮発防止アダプター(金属製) | 揮発性があるサンプルの測定時にご使用ください。 金属製と樹脂製がございます。 |
¥3,000- |
M16E-56185A | 揮発防止アダプター(樹脂製) | ¥3,000- | |
M16E-56172A | 漏斗付フローセル | サンプルをふき取る作業が省け、作業効率が向上します。 | ¥140,000- |
M16E-56173A | 漏斗付フローセル | ¥140,000- | |
M16DP-RXA | デジタルプリンター(感熱紙対応) | 測定ごとにサンプル番号・屈折率(nD)・Brix(%)・ユーザースケール・測定温度(℃)を自動プリントします。 | ¥78,000- |
M16DP-RDA | デジタルプリンター(普通紙対応) | ¥95,000- | |
M16-NO3127A | PC通信プログラムソフト | M16X-5000AAシリーズの測定データをMicrosofr®Excell に取り込んで保存できます。 | ¥50,000- |
M16E-111001A | ショ糖液10%(±0.01%) | 高精度のデジタル屈折計M16X-5000AAシリーズの品質を保証するために定期的にショ糖液によるBrix値の確認をお勧め致します。 (保証期間は製造から10日間です。) |
¥3,200- |
M16E-112001A | ショ糖液20%(±0.01%) | ¥3,200- | |
M16E-113001A | ショ糖液30%(±0.01%) | ¥3,200- | |
M16E-114002A | ショ糖液40%(±0.02%) | ¥3,200- | |
M16E-115002A | ショ糖液50%(±0.02%) | ¥3,200- | |
M16E-111001KA | ショ糖液10%(校正証明書付) | ¥8,500- | |
M16E-112001KA | ショ糖液20%(校正証明書付) | ¥8,500- | |
M16E-113001KA | ショ糖液30%(校正証明書付) | ¥8,500- | |
M16E-114002KA | ショ糖液40%(校正証明書付) | ¥8,500- | |
M16E-115002KA | ショ糖液50%(校正証明書付) | ¥8,500- | |
M16E-58001A | 交換用フィルター | ファン用の防塵フィルターです。M16X-5000AAシリーズの性能を維持するために定期的な交換をお奨めします。 | ¥1,000- |
M16E-58120A | キーボードマスク | 通常使用するSTARTとZERO以外のキーを隠します。誤って他のキーを押すのを防ぎます。 | ¥4,000- |
