自立ピラー形ジブクレーン(手動旋回)/品番 M104FJ36-1F

自立ピラー形ジブクレーン(手動旋回)/品番 M104FJ36-1F自立ピラー形ジブクレーン(手動旋回)/品番 M104FJ36-1F

●ピラー形ジブクレーンは自立式で、ジブは約340°旋回します。
●基礎工事で建屋の内外どこにでも設置できます。
●旋回は吊荷の手押または、ジブ先端ロープ(オプション)による引き方式となります。
●下記以外の仕様も製作しておりますので、お問合わせ下さい。
●屋内一般雰囲気使用

自立ピラー形ジブクレーン
(手動旋回)
品番 M104FJ36-1F
価格は下記をご覧下さい


■使用例

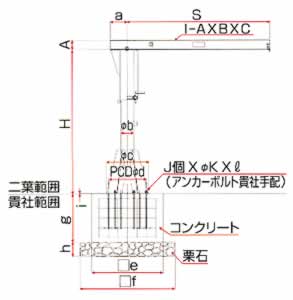

■寸法図


■仕様
品番 定格荷重
(t)
ジブ長さ
S(m)
高さ
H(m)
ジブ寸法
A×B×C(mm)
J個×φK×L
(mm)
概略質量
(kg)
M104FJ36-1F 0.5 3 3 200×100×7 6×W1×800 540
M104FJ36-2F 1 3 3 250×125×10 6×W1×1000 730
M104FJ36-4F 2 3 3 300×150×11.5 6×W1 1/4×1250 1100
品番 a
(mm)
b
(mm)
c
(mm)
d
(mm)
e
(mm)
f
(mm)
g
(mm)
h
(mm)
i
(mm)
価格
M104FJ36-1F 350 267.4 900 800 1500角 2000角 1000 300 16 \421,700-
M104FJ36-2F 350 267.4 1000 900 1800角 2200角 1200 300 19 \504,700-
M104FJ36-4F 400 339.7 1100 960 2200角 2500角 1400 350 22 \689,900-

※ジブクレーン標準塗装は、マンセル10G Y6.5/6の1回塗です。
※ジブクレーンに取付の巻上機がワイヤホイスト又は、長揚程の電気チェーンブロック等を取付の場合、カタログ仕様が適用できない場合がありますので御確認ください。
※巻上機は、低速形または、2速形の取付をおすすめします。
※旋回角度は、ご指定いただければ可能な範囲で設定致します。
※500kg以上の電動式巻上機(電気チェーンブロックなど)をジブクレーンに取付ける場合は「過負荷を防止するための装置」を備えなければなりません。
スピードでは、過負荷停止リレー、過負荷警報フックを準備しておりますので別途にご用命下さい。
※仕様寸法は、予告なく変更することがあります。
