密閉型セパレート撹拌機/品番 M1267B-10G6-15SM

密閉型セパレート撹拌機/品番 M1267B-10G6-15SM密閉型セパレート撹拌機/品番 M1267B-10G6-15SM

今ご使用の容器(タンク)に約1分で簡単に取り付き、撹拌効率の良い底・側面取付式の密閉撹拌が行えます。
左図:30Lタンク、側面取付例の写真です。

密閉型セパレート撹拌機
品番 M1267B-10G6-15SM
価格は下記をご覧下さい


■特徴
●今、ご使用中の容器に簡単に取り付く、便利で低価格な高効率の撹拌機
●ステンレス、プラスチック、ガラス容器、そのまま加工なしで取り付け可能
●非磁性体で凸凹のない表面であれば、吸盤撹拌翼とモーター部固定
●プロセス液に接する撹拌翼(PP)ベアリング(PP)固定吸盤(シリコンゴム)製
●撹拌翼(PTFE)ベアリング(セラミック)固定盤(テフロン)は特注
●容器の側面または容器の底面に自由に取り付けることが可能
●底面、側面取付共に1cpの液体で10L~150Lまで対応

■撹拌翼がモーター駆動部と結合した写真です



■用途
●化学、ファインケミカル、化粧品、食品系のスラリーのない液体撹拌
●構成部品の材質がPP材、ステンレス材、シリコンゴムに対応の液体撹拌
●構成部品の材質がPTFE材、PEEK材、シリコンゴムに対応の液体撹拌
●シリコンゴムが使用できない場合、磁気結合で撹拌翼を保持


■主な特徴
●経済的でかつ便利で即応性があること
●クリーン性が高く作業性が向上すること
●安心・安全で高い撹拌効率が得られること
●簡単でハンディ(手ころ)な完全密封撹拌が可能なこと

■共通仕様
●回転部
・PP製またはPVC製、撹拌翼3枚、PP製ボールベアリング(硬質ガラスボール)2個内
・固定軸SUS-304、吸盤シリコン製です。この材質に耐える液体の撹拌用です

●モーター駆動
・DCブラシレス 30~300rpm SUSカバー付 吸盤固定式

●コントローラー部
防水カバー付、吸盤固定式、モータ間ケーブル0.5m以内・


■主な仕様
●撹拌翼部
・撹拌翼材質は、PP製、テフロン製があります
・回転軸受は滑り軸受と転がり軸受があります、滑り軸受はベアリーを採用予定です
・軸受材質は、プラスチック製とセラミック製のボールベアリングを容易しています。
・固定軸の材質は、シリコン製です。シリコン製不適合の時は磁気結合式を採用します
・悪条件下の使用には、吸盤の固定保安治具(真空補助装置)を企画しています。

●モーター駆動部
・駆動モーターは、小型で軽量で定トルクのDCブラシレスを採用しています。
・オプションにてデジタル回転計が設置でき外部通信も可能です
・制御部は分離型で吸盤によってタンク側面にセットできます
・モーター駆動部と制御部は簡易防水構造ですが水をこぼさないで下さい。
・安全のため、モーター部のスタンド棒を固定治具として使用して下さい。

■撹拌液量の目安と重さ (撹拌液量は、タンク内寸と液深がほぼ1:1の条件です)
品番 側面撹拌液量 底面撹拌液量 液粘性 撹拌翼重さ 駆動部重さ
M1267B-10G6-15SM 10L~30L 10L~20L 1cp~10cp 0.4kgf以内 1.5kgf
M1267B-25G6-20SM 30L~60L 20L~50L 1cp~10cp 0.4kgf以内 1.7kgf
M1267B-40G6-20SM 60L~100L 50L~80L 1cp~10cp 0.5kgf以内 3.4kgf
M1267B-90G6-25SM 100L~150L 80L~100L 1cp~10cp 0.5kgf以内 3.7kgf

■品番と撹拌動力 (撹拌回転数は、反撥振動が発生しない範囲でご使用下さい)
品番 モータ 電圧と電流 回転数 駆動トルク 撹拌翼径 翼外周速 価格
M1267B-10G6-15SM 10W 100V-0.7A 30~300 0.24Nm φ120 1.9m/sec \25,0000-
M1267B-25G6-20SM 25W 100V-1.1A 30~300 0.61Nm φ140 2.2m/sec \28,0000-
M1267B-40G6-20SM 40W 100V-1.7A 30~300 0.97Nm φ160 2.5m/sec \35,0000-
M1267B-90G6-25SM 90W 100V-2.5A 30~300 2.20Nm φ180 2.8m/sec \37,0000-

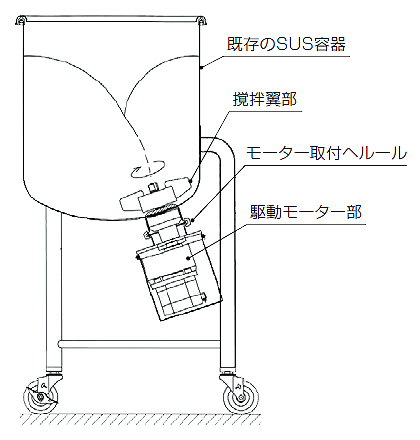

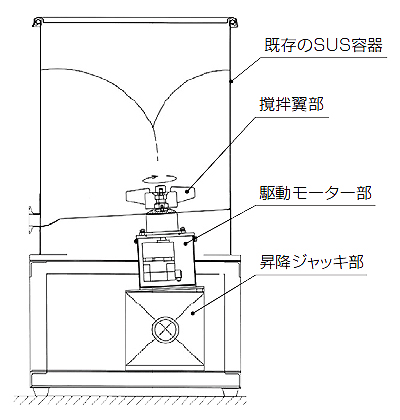

■タンク底面鏡底にモーター駆動部を取り付けた使用例


■モーター駆動部がタンク外底にセットされた写真


■撹拌翼がタンク内底にセットされた写真



■構成部品の写真


■主な特徴
●撹拌翼部 (吸盤材質:シリコンゴム)
・撹拌翼は、1個の吸盤と駆動磁石の吸引力で保持しています
・標準の本体と羽根の材質は、PP製です、特別にPTFE製もあります。
・標準の軸受は、PP製のボールベアリング、固形物混入撹拌にはスリーブ式を企画しています
・標準の固定軸はSUS304製で吸盤はシリコンゴムです。その他の材質にも対応します

●モーター駆動部 (吸盤材質:エラストマー樹脂)
・モーターは、DCブラシレス採用、一定トルク、軽量型、少ない発熱です
・モーター固定は吸盤で取り付けます。1個の吸盤の耐荷重は0.6kgf、4個で2.4kgfです
・モーター40Wは3.4kgf、90Wは3.7kgfです。重さを補助するスタンド棒が付属しています
・安全のため簡易防水カバーの後部に重量保持のためスタンド棒を必ずセットして下さい。

●コントローラ部 (吸盤材質:エラストマー樹脂)
・コントローラはタンク側面に吸盤で取り付けます。モーター間は0.5mです
・操作面は上向きで使いやすく簡易防水の蓋が付いています
・操作面には撹拌スタートスイッチと速度調整ツマミが付いています
・オプションにて机上型遠隔操作盤に中継ケーブル1,2,3,5,10mがあります
・オプションにて回転計その他ご希望に応じます

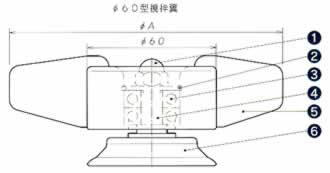

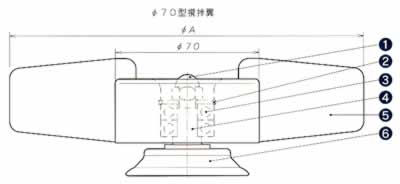

■撹拌翼部の図



番号 名称 材質
? 袋ナット SUS304(SUS316L)
? ストップリング PFA
? ベアリング PP(SUS630・セラミック)
? 固定軸 SUS304(SUS316L)
? 撹拌翼 PP(PVC・PTFE)
? 吸盤 シリコン
φ60型撹拌翼径 φ70型撹拌翼径
φA=120 φA=150
φA=130 φA=160
φA=140 φA=170
φA=150 φA=180
φA=160 φA=190
φA=170 φA=200

■モーター駆動部の図 (モーター10W 25W 40W 90W)
M1267B-10G6-15SM M1267B-25G6-20SM
M1267B-40G6-20SM M1267B-90G6-25SM
番号 名称 材質
? 駆動部固定板 ジュラコン POM (白)
? 吸盤 エラストマー樹脂
? 駆動磁石 SS400+アルミ
? 固定性 SUS304
? 駆動モーター DCブラシレスモーター
? カバー SUS340
? 駆動部保持金具 SUS340
