極小スポット放射温度計/品番 M1241-IR20814CF1-C3

極小スポット放射温度計/品番 M1241-IR20814CF1-C3極小スポット放射温度計/品番 M1241-IR20814CF1-C3

φ0.9mmの微小スポット測定を実現。
ワイドな測定温度範囲-40~975℃を測定可能。
レーザポインタ付で正確照準

極小スポット放射温度計
品番 M1241-IR20814CF1-C3
価格は下記をご覧下さい


■特長
●φ0.9mmの微小スポット測定が可能
●ワイドな測定温度範囲 -40~975℃
●2点レーザポインタ付で正確照準
●高精度±1℃ 高分解能0.1℃
●冷却不要で周囲温度-20~85℃で使用可能
●ステンレス製センサヘッド IP65をクリア

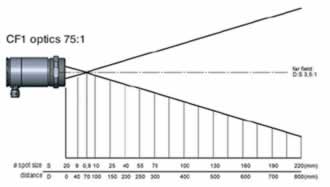

■測定視野範囲図

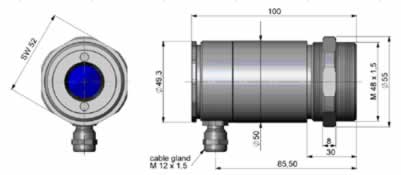

■センサヘッド外形寸法図

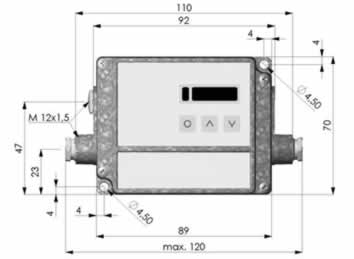

■アンプユニット外形寸法図

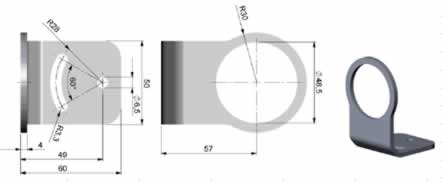

■取付金具外形寸法(付属品)

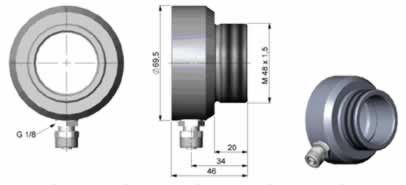

■エアパージカラー外形寸法図(オプション)

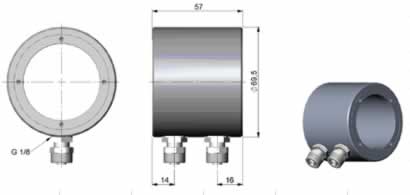

■冷却ジャケット外形寸法図(オプション)


■内部配線図
センサヘッドのケーブルはあらかじめ配線されています。
電源と出力端子にケーブルを接続してご使用ください。



■仕様
測定温度範囲 -40~975℃
測定精度 ±1%または±1℃(周囲温度23±5℃にて、測定対象物温度>0℃)
再現性 ±0.5%または±0.5℃
応答時間 120ms
測定視野範囲 φ0.9mm/70mm
アナログ出力 4-20mA/0~20mA/0-5V/0-10V/熱電対J・K出力切替
信号処理 ピークホールド/バレーホールド/アベレージング
測定波長 8~14μm
放射率補正 0.100~1.100
使用周囲温度 センサヘッド:-40~85℃ アンプユニット0~85℃
使用周囲湿度 10~95%RH(結露なきこと)
保護構造 IP65(NEMA-4)
材質 センサヘッド:ステンレス アンプユニット:亜鉛ダイキャスト
電源電圧 8-36VDC/max.160mA
出力インピーダンス 電流(ループ抵抗500Ω以下)電圧(負荷インピーダンス100KΩ以上)熱電対(20Ω)
外形寸法 センサヘッド:φ49.3×100mm(M48×1.5mm) アンプユニット:89 mm x 70 mm x 30 mm
質量 センサヘッド:約600g アンプユニット:約420g
センサヘッド取付ナットは付属です。
出力ケーブルは3-5mmのシールドケーブル等を別途ご用意ください。
熱電対出力使用時の精度は±2.5℃または±1%
製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。
より正確な温度測定が必要な場合は、測定対象物からの放射エネルギーを十分に取り込めるように、測定対象物の大きさがスポット径の2倍以上になるように距離を決めてください。
面積の広い高温の対象物を測定する場合スリット等で視野を制限してください。

■タイプ
品番 仕   様 価格
M1241-IR20814CF1-C3 φ0.9mm/70mmにて ケーブル3m \172,800-
M1241-IR20814CF2-C3 φ1.9mm/150mmにて ケーブル3m \172,800-
M1241-IR20814CF3-C3 φ2.75mm/200mmにて ケーブル3m \172,800-
M1241-IR20814CF4-C3 φ5.9mm/450mmにて ケーブル3m \172,800-
M1241-IR20814CF1-C8 φ0.9mm/70mmにて ケーブル8m \185,400-
M1241-IR20814CF2-C8 φ1.9mm/150mmにて ケーブル8m \185,400-
M1241-IR20814CF3-C8 φ2.75mm/200mmにて ケーブル8m \185,400-
M1241-IR20814CF4-C8 φ5.9mm/450mmにて ケーブル8m \185,400-
M1241-IR20814CF1-C15 φ0.9mm/70mmにて ケーブル15m \196,200-
M1241-IR20814CF2-C15 φ1.9mm/150mmにて ケーブル15m \196,200-
M1241-IR20814CF3-C15 φ2.75mm/200mmにて ケーブル15m \196,200-
M1241-IR20814CF4-C15 φ5.9mm/450mmにて ケーブル15m \196,200-




■オプション
品  番 品  名 価  格
M1241-IR20CC 校正成績書 ¥22,500.-
M1241-MH300075 冷却ジャケット ¥52,200.-
M1241-MH300077 エアパージ ¥22,500.-
M1241-MH300296 リレーインターフェース ¥11,700.-
