高精度ロードセル／品番 M613SB58-200Nシリーズ
高精度ロードセル／品番 M613SB58-200Nシリーズ高精度なため、試験機や計測器の較正用、研究開発用、精度の要求される計量計測用に最適です。
小型･軽量ですので取り付け場所を選びません。また、オーバーロードに強く、保守が簡単で耐久性に優れており、経年変化も少ないため、長期間安定してお使い頂けます。
高精度ロードセルは、厳しい精度の要求される計量・計測のアプリケーションに理想的な特長を備えたロードセルです。
高精度ロードセル
品番 M613SB58-200N
品番 M613SB58-500N
価格は下記をご覧下さい
■特長
●精度 1/10000
非直線性、ヒステリシス、繰返し性において、1/10000の精度を実現しました。
●基準器として使用可能
高精度なため、試験機の較正用や社内基準器として使用できます。
●高入力インピーダンス：1050Ω
過度な電流が流れるのを防ぐ為、安定してお使いいただけます。
●小型・軽量
高精度を小型、計量で実現しており、取付けが容易にできます。
●密閉構造
回路部分が密閉されています。
●メンテナンスフリー
オーバーロードに強く経年変化が少なく長期間安定してお使いいただけます。
■アプリケーション例

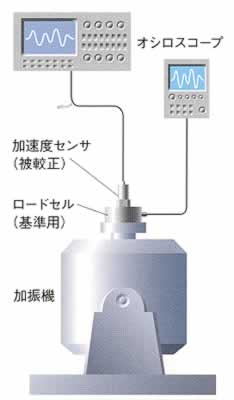

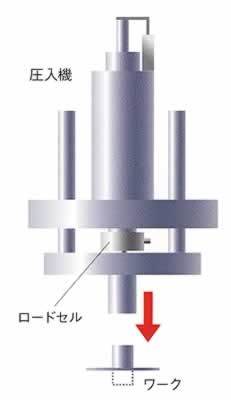

| ●試験機の較正用に | ●長低周波圧電加速度計の簡易較正に |
 |
 |
■配線図
●ケーブルは、シールドされた6芯ケーブル
●ケーブル長：5m
■仕様
| 品番 | M613SB58-200N | M613SB58-500N | |
| 定格容量 | 200N | 500N | |
| 定格出力 | 1 mV/V ±1 % at 23 ℃ | ||
| 非直線性 | 0.01 % R.O. at 23 ℃ | ||
| ヒステリシス | 0.01 % R.O. at 23 ℃ | ||
| 繰返し性 | 0.01 % R.O. at 23 ℃ | ||
| クリープ | 0.03 %（30 min）at 23 ℃ | ||
| ゼロバランス | 2 % at 23 ℃ | ||
| 使用温度範囲 | －10 ℃～70 ℃ | ||
| 許容温度範囲 | －30 ℃～80 ℃ | ||
| 温度の影響 | ゼロバランス | 0.015 % R.O. / 10 ℃ | |
| 出力 | 0.015 % R.O. / 10 ℃ | ||
| 端子間抵抗 | 入力 | 1050 Ω ±10 % at 23 ℃ | |
| 出力 | 1050 Ω ± 1% at 23℃ | ||
| 許容印加電圧 | 20 V（Ref. 10 V） | ||
| 絶縁抵抗 | 1000 MΩ以上 at 50 VDC | ||
| 最大許容負荷 | 150 % R.C | ||
| 最大限界負荷 | 200 % R.C | ||
| 定格負荷でのたわみ | 約0.1 mm | ||
| 固有振動 | 約 2 kHz at 23 ℃ | ||
| ケーブル | 5 m 直結(φ6、6芯シールド) | ||
| ロードセル材質 | アルミニウム合金 | ||
| 質 量 | 約120 g ケーブル含まず | ||
| 価格 | \288,000- | \288,000- | |
■外観図
