デジタル電力電源アナライザー／品番 M338EP-B
デジタル電力電源アナライザー／品番 M338EP-B ■特長
●ISO14000等の省エネ管理に最適です。
●測定データはパソコン上の集中監視ソフト（オプショ）にて自動収集します。
●既存のネットワークシステムに容易に接続可能です。
●グラフ表示データをCSV形式へ出力し、表計算ソフトで加工が可能です。
デジタル電力電源アナライザー
品番 M338EP-B
価格下記をご覧下さい
■システム構成
＜例1＞
●電力使用量を把握する入門用に最適です。
●電力監視ユニット単体でデータの保存が可能です。（10分毎電力量データ最大1年分）
●システム拡張が容易です。
■RS-232C使用時ケーブル長最大15mです。
Ethernet使用時より安価に導入が可能です。

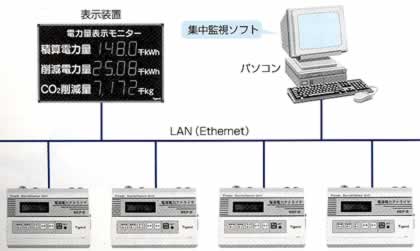

＜例2＞
●部門単位の電力使用量管理に最適です。
●端末機器の測定データはパソコン上の集中監視ソフトにて自動収集します。
●収集データの保存、グラフ表示が可能です。
●日報、月報、年報データのグラフ表示が可能です。
●グラフ表示しているデータをCSV形式にて出力し、表計算ソフトにて加工が可能です。
●累積削減電力量などのグラフ表示が可能です。（特殊品対応）
●Ethernet使用時 10BASE-Tケーブルで最大100mです。
HUBや10BASE-5を使用することで柔軟な拡張が可能です。
 |
  |
■仕様
| 定格電源電圧 | 単相AC85～260V (50/60Hz) | |
| 測定ライン | 単相2線・単相3線・三相3線 | |
| 測定チャンネル | 1チャンネル | |
| 測定項目 | 電圧・電流・有効電力・皮相電力・無効電力・力率・周波数・積載有効電力量、 積算回生電力量 |
|
| 測定範囲 | 入力電圧 | AC85～600V（レンジ：200V/400V/自動） |
| 入力電流 | AC0～500A（レンジ：0.8A/4A/20A/100A/400A/自動） | |
| 有効電力 | 0～300kw（PT/CT比演算時0～10.8GW） | |
| 力率 | 0～100%（遅れ/進み表示あり） | |
| 周波数 | 47～63Hz | |
| 表示器 | 16桁×2行 キャラクター表示LCD（LEDバックライト付き） | |
| 表示内容 | 電圧・電流・有効電力・皮相電力・無効電力・力率・周波数・積載有効電力量、 積算回生電力量・積算時間 平均電圧・平均電流・最大電圧・最小電圧・最大電流・最小電流 |
|
| 測定モード | 省エネモード | 1/5/15/30/60分の電力測定モード |
| 電源監視モード | 0.1/1/60秒のインターバル測定モード | |
| トリガモード | 電圧、電流任意レベルによるトリガモード | |
| データバックアップ時間 | リチウム電池によるバックアップ10年以上（25℃参考値） | |
| 通信インターフェース | USB1.1（形式：M338EP-B） LAN（形式：M338EP-BL） |
|
| 外部制御入力 | a接点又はオープンコレクター入力 | |
| 消費電力 | M338EP-B：2.1W（100V） M338EP-BL：4.6W（100V） |
|
| 使用温度範囲 | 0～50℃ | |
| 使用湿度範囲 | 0～80%(結露なきこと） | |
| 外形 | 200(W)×135(H)×50(D)mm（突起を含まず） | |
| 質量 | 約800g（本体のみ） | |
| 品 番 | 品 名 | 価 格 |
| M338EP-B | デジタル電力電源アナライザー | |
| M338EP-BL | デジタル電力電源アナライザー |
■付属品
■オプション
 |
品番 | M338ED-A |
| 品名 | 表示モニター | |
| 価格 | \mail- |
 |
品番 | M338EP-AM5 |
| 品名 | 電圧入力ケーブル（M5丸端子タイプ） | |
| 価格 | \mail- |
 |
品番 | M338EP-AM8 |
| 品名 | 電圧入力ケーブル（M8丸端子タイプ） | |
| 価格 | \mail- |
 |
品番 | M338EP-A150A |
| 品名 | クランプCT（150A） | |
| 価格 | \mail- |
 |
品番 | M338EP-A500A |
| 品名 | クランプCT（500A） | |
| 価格 | \mail- |
 |
品番 | M338EP-AB |
| 品名 | キャリングケース | |
| 価格 | \mail- |
 |
品番 | M338EP-AM1 |
| 品名 | データ管理ソフトウェア（単体制御） | |
| 価格 | \mail- |
 |
品番 | M338EP-AMN |
| 品名 | データ管理ソフトウェア（複数台制御） | |
| 価格 | \mail- |
